量程： 見選型表 輸出： 二線制4-20mA直流信號上疊加HART數字信號 精度： 0.2級，0.5級可選 穩定性： ≤±0.45%/55℃ 安裝位置影響： 當傳感器膜片不是垂直時，可能產生不大于 0.24Kpa的零位系統誤差，此誤差可通過調零校正 震動影響： ±0.1%最大值量程限值 電源影響： 小于輸出量程0.0055/V 供電電源： 12…30VDC 過載壓力： 1.5倍量程 負載： 電路板的最大負載電阻R：R=(V-10.5)/0.-236,式中 R為最大負載電阻Ω；V供電電壓（見左圖） 啟動時間： 5Sec 刷新時間： 0.25Sec 量程和零位調整： 通過安檢調整或采用HART通訊器調整 正負遷移： 最大正遷移量為測量范圍上限值（URL）與測量 量程之差最大負遷移量為URL 出錯警報： 自診斷程序檢測出故障，模擬輸出高于20.8mA或 低于3.8mA報警，高/低標志通過HART通訊器調整 工作溫度： 電子線路：-30…85℃,敏感元件（充硅油）: -40…104℃;(充惰性油）：-0…70℃ 介質溫度： -40…104℃(極限） 存儲溫度： -40…125℃ 相對濕度： 5%-98% 防護等級： IP65 結構材料： 電氣外殼為鋁合金，其余零件材料詳見選型表 導壓連接： 壓力容室上連接孔為1/4-18NPT,引壓接頭上的連接 孔為1/2-14NPT 電氣連接： M20×1.5螺孔，用以連接電纜管 重量： 約3.9kg（不包括附件）
-

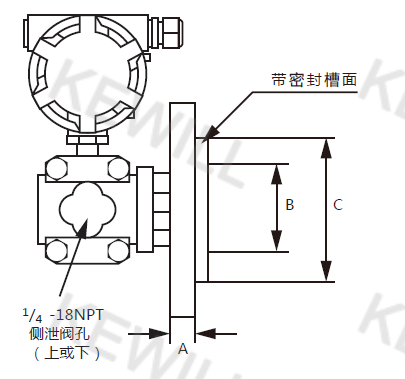

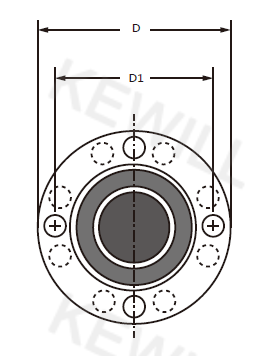

法蘭尺寸 螺栓孔 尺寸 耐壓等級 直徑D A B C 數目n 直徑d 分布直徑D1 DN50 PN2.0 165 20 50 90 4 18 125 DN80 PN2.0 200 20 80 130 8 18 160 DN100 PN2.0 235 24 85 140 8 22 190
